Bơm trục vít đôi

Bơm trục vít đôi

Trong ngành công nghiệp, bơm vít đôi được sử dụng cho nhiều ứng dụng, từ chuyển chất lỏng nguy hiểm đến vật liệu nhớt di chuyển, bơm vít đôi thường được sử dụng để di chuyển chất lỏng và chuyển hóa chất trong các ngành công nghiệp như chế biến thực phẩm, có nghĩa là các sản phẩm của chúng Chất lỏng hiệu quả hơn .

Bơm trục vít là một máy bơm chuyển vị dương (PD) sử dụng hai ốc vít đối diện để đẩy chất lỏng qua buồng bơm . khi các ốc vít quay, các túi chất lỏng được rút vào và sau đó được sử dụng cho đến khi chúng được sử dụng Suy thoái . Trong một số trường hợp, một hoặc cả hai ốc vít có thể được giảm dần để chúng hẹp hơn ở một đầu so với đầu kia . thiết kế này giúp tăng hiệu quả thể tích .

Cấu hình bơm vít đôi có thể là loại nội tuyến hoặc thùy - mỗi loại có những lợi ích và nhược điểm riêng của nó cần được xem xét trước khi đưa ra quyết định mua hàng . khi được cấu hình dưới dạng bơm vít đôi nội tuyến, cả hai ốc vít đều chia sẻ một trục chung chạy song song với đường trung tâm của vỏ/máy bơm {1

Nếu bạn tò mò về cách các máy bơm linh hoạt này có thể được sử dụng trong doanh nghiệp của bạn, hãy đọc tiếp để tìm hiểu thêm về máy bơm vít đôi và nhiều lần sử dụng của chúng .

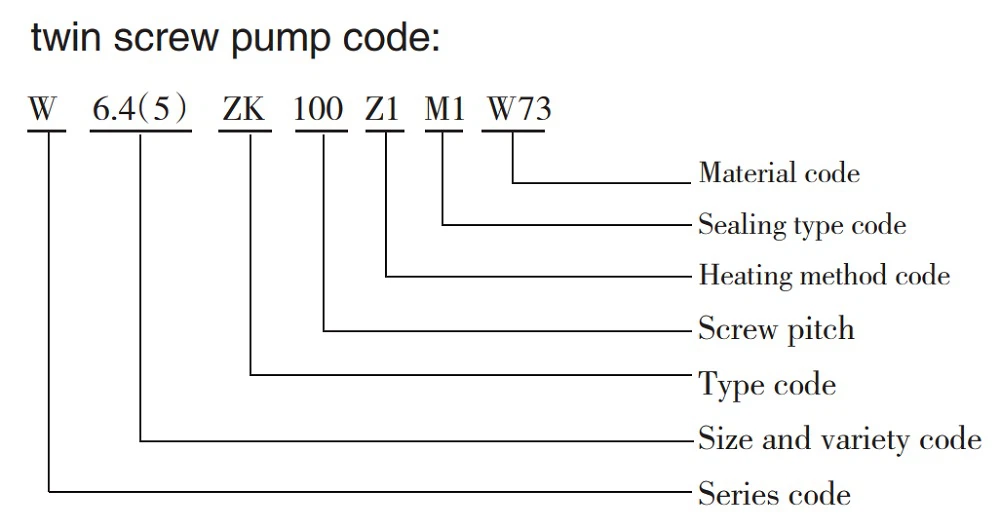

Mã bơm vít đôi:

Xử lý các phương tiện khác nhau mà không cần rắn .
Độ nhớt:
1-1500 mm²/s, độ nhớt có thể đạt tới 3 x 10⁶mm²/s khi giảm tốc độ .
Phạm vi áp suất: 4.0MPa
Phạm vi công suất: 1-2000 m³/h
Phạm vi nhiệt độ: -15 độ -280 độ

Đặc tả mã loạt:
Máy bơm V-Perptical W-Horizontal

Kích thước và đặc điểm kỹ thuật của mã:
Các máy bơm của Hongar Industries Hồng Khánh CO ., LTD được chia thành hai cấu trúc: ngang và dọc, có 2, 3,4,5,6,7,7t ', 8,9, 10size

Loại thông số kỹ thuật mã:
Bơm vít đôi có 3 cấu trúc chính: Z, ZK và ZI .

► Thiết kế trục dài Z:Con dấu đóng gói, con dấu cuối cùng hoặc con dấu kim loại được yêu cầu
Trong thiết kế, khi nhiệt độ trung bình vượt quá 150-200 độ .}

► Thiết kế trục ZK-Short:Áp dụng con dấu cơ học, nhiệt độ trung bình<120°C.

► Thiết kế ổ trục của Zi-Internal:Áp dụng con dấu cơ học, nhiệt độ trung bình<80°C, onlyusedfordeliverylubricantmedium

Các tính năng hàng đầu của Bơm trục vít đôi:

Giao hàng khác nhau một cách trơn tru mà không có bất kỳ sự xáo trộn và xung nào

Hiệu suất hút cao, I . G NPSHR rất thấp đã được đảm bảo bởi sự cố đặc biệt của bơm .

Đã thông qua ổ trục bên ngoài được bôi trơn riêng lẻ, vì vậy có thể cung cấp phương tiện khác nhau-Lubrication .

Thiết bị đồng bộ được thông qua, không có tiếp xúc kim loại giữa các bộ phận rotaing, không có nguy hiểm thậm chí khô chạy trong một thời gian ngắn .

Các cấu trúc khác nhau hoàn toàn như ngang, dọc và vỏ bằng lớp lót, v.v.


◆ Xây dựng tàu:Được sử dụng cho biển làm máy bơm hàng hóa và tước, bơm dằn, bơm dầu bôi trơn cho máy chính, chuyển dầu FEUL và bơm phun, tải hoặc dỡ dầu khí .
◆ Nhà máy điện:Bơm chuyển dầu nặng và thô, bơm đốt dầu nặng .
◆ Ngành hóa chất:Chuyển cho axit variovs, dung dịch kiềm, nhựa, màu, mực in, sơn glycirine và sáp parafin .
◆ Nhà máy lọc dầu:Chuyển giao cho dầu nóng, dầu nhựa đường, nhựa, nhũ tương, nhựa đường, tải và dỡ hàng hóa dầu khác nhau cho tàu chở dầu và dầu mỏ .
◆ Công nghiệp thực phẩm:Được sử dụng cho nhà máy bia, nhà máy sản xuất thực phẩm, nhà máy sản xuất mía, nhà máy thiếc cho rượu, mật ong, nước ép đường, kem đánh răng, kem sữa, seysauce, dầu thực vật, dầu động vật và rượu vang .}}}}}}}}}
◆ Trường dầu:Chuyển giao cho các hàng hóa dầu khác nhau và dầu thô và vv .

Ghi chú chọn Bơm:
1, trước tiên, nên đảm bảo nhiệt độ của điều kiện hoạt động, nếu nhiệt độ nhỏ hơn 120 độ, tốt nhất là chọn thiết kế ZK .
2, nếu môi trường được bơm có 1 ubrication tốt, chẳng hạn như Lub . dầu và foodoil, hãy chọn máy bơm ZI thiết kế đáng tin cậy và kinh tế .}
3, phụ thuộc vào độ nhớt của nhiệt độ làm việc trung bình umder tochoose tốc độ quay N: trong trường hợp v nhỏ hơn hoặc bằng 1000mm²/s, có quyền chọn n =1450 r/phút.<1500mm²/s,please contact with the manufacturer and thespecialist to give you a satisfactory service.
4, sơ bộ Chọn kích thước bơm tương ứng với công suất và áp suất mà bạn mong muốn từ bảng hiệu suất của chuỗi W . V Twin vít bơm .
5,Calculate the fluid flowing velocity VF in axial acording to the pitch h from pump performance talbe (for example the size2.1-24,the number 24 means pitch h in mm),VF=n x h/60(m/s).then calculate the NPSHr value as following: NPSHr=(1.5+0.253VF 1.84345+0.0572VF 1.55)*v 0.4146 where: v:vis-cosity (°E) of medium umder working temptrature.take v as value 5° E when v≤40mm²/s,when V>40mm²/s, 1mm²/s =1/7 . 6 độ E.
6, nếu NPSHR của bơm nhỏ hơn NPSH, của ống hút, máy bơm đã chọn là chính xác . nếu NPSHR lớn hơn NPSH, nên chọn kích thước bơm lớn hơn với độ cao hơn.
7, sau khi chọn kích thước bơm, hãy tìm ra áp suất khác nhau △ p, dung lượng Q và công suất n tương ứng với độ nhớt v của máy bơm từ bảng, sau đó chọn động cơ máy có đủ năng lượng nm . nm lớn hơn hoặc bằng k · n .

8, bản vẽ làm việc của nền tảng sẽ được thiết kế sau khi chọn máy bơm của khách hàng, vui lòng yêu cầu kích thước phác thảo của đơn vị bơm và động cơ vào Viện bơm vít Resesrch của "Trùng Khánh Hồng
